Punti spate la stivuitoare – tipuri, constructie si diferente

Ce inseamna stivuitor contrabalansat si rolul puntii spate

Rolul puntii spate la stivuitoare

La majoritatea stivuitoarelor, puntea spate este puntea directoare. Ea permite utilajului sa vireze in spatii inguste, iar raza de intoarcere redusa este esentiala in depozite. Spre deosebire de autovehicule, unde directia se face pe puntea fata, la stivuitoare partea din fata este dedicata sarcinii (catarg, furci, contragreutati), iar stabilitatea se asigura printr-un triunghi format din rotile din fata si pivotul puntii spate.

Ce inseamna stivuitor contrabalansat

• Sarcina ridicata in fata este echilibrata de contragreutatea din partea din spate.
• Este cel mai raspandit tip de stivuitor, folosit in depozite, logistica si productie.
• La aceste modele, directia se face intotdeauna pe punte stivuitor spate pentru a asigura stabilitatea si manevrabilitatea.

Exceptii de la schema clasica

• Stivuitoare articulate – directie pe fata sau pe ambele punti.
• Utilaje pentru teren accidentat (rough-terrain) – unele folosesc directie combinata pentru a gestiona denivelarile.
• Stivuitoare portuare de mare tonaj – directie pe fata sau pe toate cele patru roti pentru controlul sarcinilor extreme.

Tipuri constructive de punte spate

Constructia unui punte stivuitor variaza in functie de capacitate, propulsie si destinatia utilajului. Dincolo de aspectul aparent simplu al ansamblului, constructia puntii determina direct manevrabilitatea si costurile de intretinere.

Punte spate cu doua roti (clasic)

• Este solutia standard pentru stivuitoarele contrabalansate de 1,5–5 tone, atat diesel si GPL, cat si electrice cu patru roti.

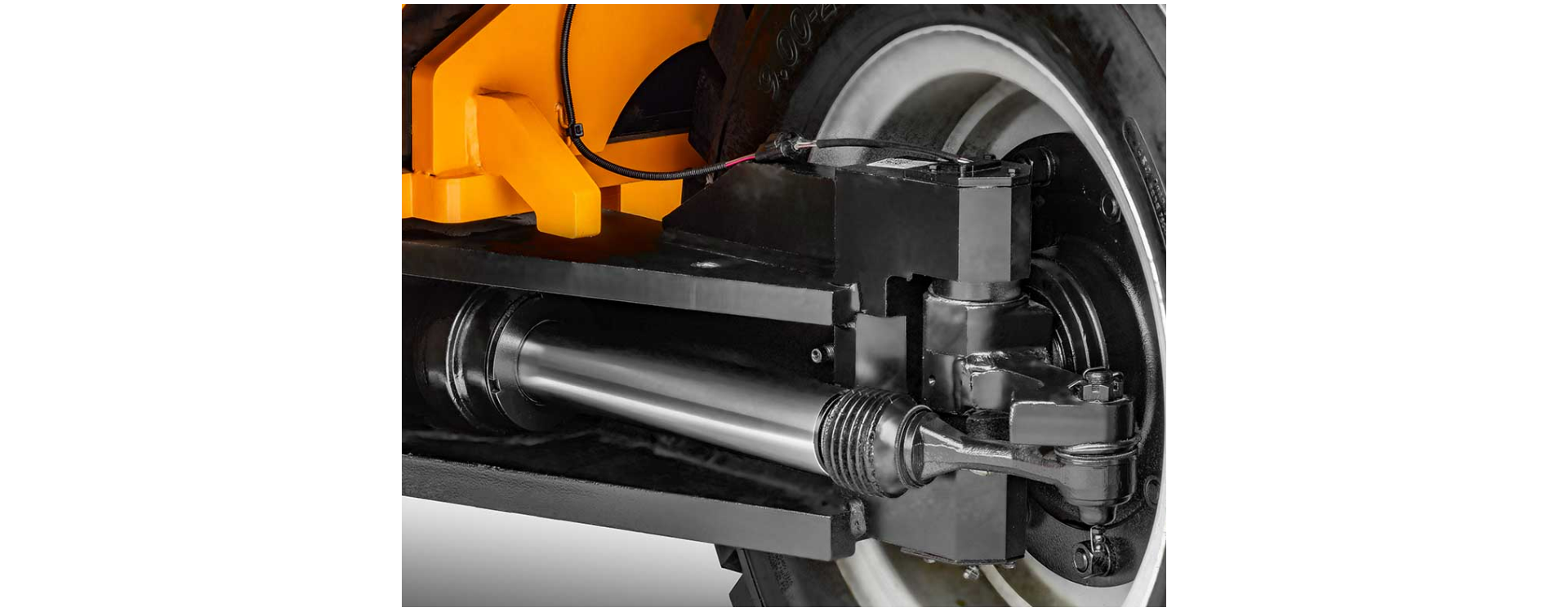

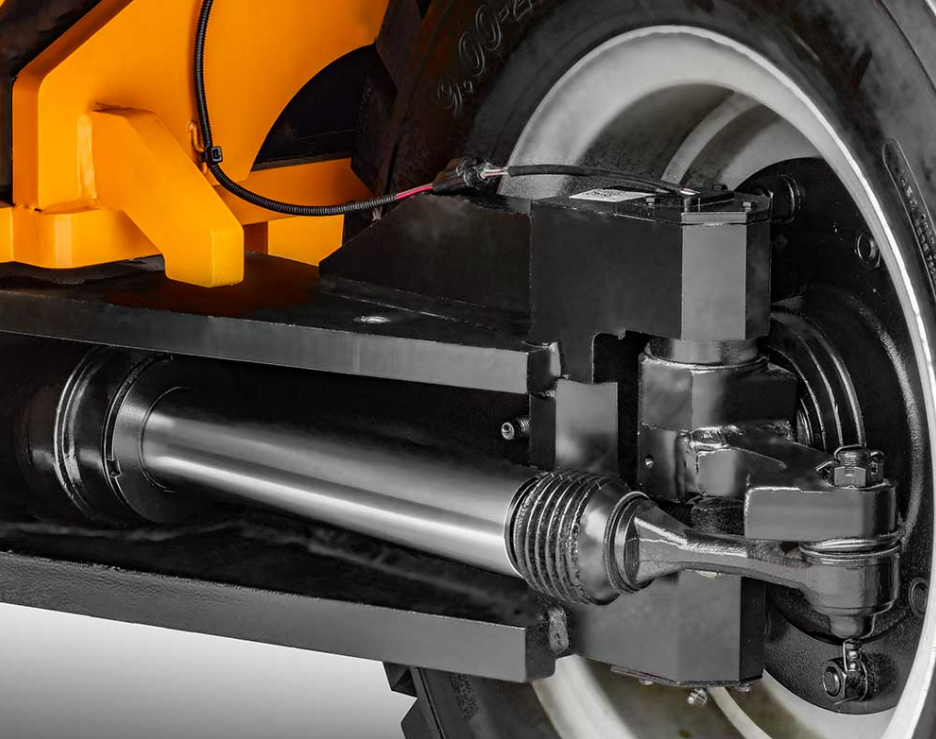

• Directia se realizeaza printr-un cilindru hidraulic care actioneaza prin bielete fuzetele celor doua roti.
• Unghiul maxim de virare este de 60–80°, suficient pentru depozite si activitati industriale generale.
• Avantaje: constructie robusta, stabilitate laterala buna, durata lunga de viata.
• Dezavantaje: raza de intoarcere mai mare decat la modelele cu o roata.

Punte spate cu o roata dubla (twin wheel)

• Intalnita in special la stivuitoarele electrice cu trei roti, de capacitate mica si medie.
• Cele doua anvelope montate in paralel reduc presiunea pe sol si permit unghiuri mari de virare, ceea ce face utilajul foarte manevrabil in culoare inguste.
• Este o solutie apreciata in depozitele moderne unde spatiul este limitat.
• Avantaje: manevrabilitate excelenta in culoare inguste, costuri mai reduse pentru mecanismul de directie.
• Dezavantaje: solicitare mare pe pivot si pe ansamblul central, uzura mai rapida a anvelopelor.

Punte spate cu o singura roata simpla

• Utilizata la reach-truck si order picker, unde accentul cade pe mobilitate in culoare foarte inguste.
• Unghiul de virare poate depasi 150–180°, astfel incat utilajul se poate roti practic in jurul propriei axe.
• Avantaje: acces maxim in zone cu densitate mare de rafturi.
• Dezavantaje: stabilitate laterala mai redusa, sensibilitate mai mare la denivelari.

Exemple din gama UTEC

• Toyota 7FBMF30, 3.0 t, electric contrabalansat – punte spate cu doua roti, directie precisa, recomandata pentru incarcare si descarcare in spatii interioare.
• Linde H25T01, 2.5 t, GPL contrabalansat – constructie robusta, punte spate cu cilindru hidraulic, ideala pentru fluxuri mixte interior–exterior.
• Hyster J2.5XN, 2.5 t, electric contrabalansat – punte spate compacta, raza mica de intoarcere, performanta ridicata in depozite cu culoare inguste.

Aceste modele arata cum acelasi principiu de punte stivuitor poate fi adaptat diferit in functie de aplicatie: de la stabilitate maxima la manevrabilitate extrema.

Sarcini pe punti si importanta in exploatare

Un stivuitor contrabalansat functioneaza corect doar daca distributia greutatii intre puntile fata si spate este in limitele prevazute de producator. In documentatiile tehnice, aceasta se noteaza ca axle load front/rear – cu sarcina si fara sarcina.

Cum se masoara sarcina pe puntile fata si spate

• Cu sarcina nominala: cea mai mare parte a greutatii este transferata pe puntea fata, in timp ce puntea spate ramane relativ descarcata.
• Fara sarcina: contragreutatea echilibreaza utilajul, iar puntile fata si spate se incarca relativ echilibrat.

Exemple de valori reale din fise de produs

Legatura cu siguranta si productivitatea

Daca puntile nu preiau sarcina corect, utilajul devine instabil. Ridicarea rotilor spate este primul semn ca sarcina depaseste limitele admise. Pentru un sef de depozit, asta inseamna risc direct de accident, pierderi de timp si posibilitatea ca utilajul sa fie scos din exploatare.

Importanta unei reparatie stivuitor la timp

Uzura bucselor, aparitia jocurilor in pivot sau pierderile de ulei din cilindrul de directie duc la instabilitate si vibratii. Aceste semne nu trebuie ignorate, pentru ca pot degenera rapid intr-o defectiune majora. O reparatie stivuitor efectuata la timp asigura:

• continuitatea fluxului logistic,
• reducerea costurilor cu imobilizarile neplanificate,
• cresterea duratei de viata a echipamentului.

Solutii oferite de UTEC

Pentru companiile cu flote mari, UTEC pune la dispozitie audit tehnic si consultanta pentru optimizarea flotei de stivuitoare. Acest serviciu ajuta la identificarea problemelor din timp, inclusiv cele legate de puntile spate, si permite planificarea corecta a lucrarilor de intretinere.

Reparatii si intretinere punte spate

In exploatarea zilnica, puntea spate este supusa unor solicitari constante: pivotul central suporta oscilatii, bucsele si lagarele se uzeaza, iar cilindrul de directie lucreaza permanent la fiecare manevra. Din acest motiv, intretinerea preventiva si o reparatie stivuitor efectuata la timp sunt esentiale pentru mentinerea stabilitatii si sigurantei utilajului.

Printre piesele care necesita inlocuire periodica se numara:

• pivotul central si bucsele de articulatie,
• cilindrul de directie si capetele de bara,
• rulmentii si lagarele,
• semeringurile si garniturile de etansare,
• anvelopele puntii spate.

Jocurile mari in directie, pierderile de ulei sau vibratiile sunt semne ca puntea trebuie verificata si reparata. Planificarea lucrarilor de service previne opririle neprevazute si costurile suplimentare cauzate de imobilizarea utilajului.

UTEC ofera servicii specializate precum reparatii punte spate stivuitoare, cu interventii dedicate pentru toate marcile de pe piata. In plus, clientii pot beneficia de reparatii si service multimarca pentru stivuitoare electrice, diesel si GPL, acoperind atat partea mecanica, cat si cea hidraulica sau electrica.

Un program de intretinere include si verificari periodice prin audit tehnic si consultanta de optimizare flota, care ajuta la identificarea problemelor inainte ca acestea sa devina critice. Astfel, managerii de depozit isi pot planifica bugetele de service si pot asigura continuitatea fluxului logistic.

O punte stivuitor mentinuta in parametri inseamna manevrabilitate precisa, siguranta pentru operatori si reducerea costurilor totale de exploatare. Prin servicii de reparatii si intretinere realizate la timp, fiecare utilaj isi pastreaza performanta si disponibilitatea pe termen lung, indiferent de marca sau capacitate.
